Ensemble de tige de piston

La longueur d'engagement du filetage affecte plus que la force de maintien

Lorsqu'une tête de piston est vissée sur la tige dans le cadre d'un ensemble de tige de piston, la longueur d'engagement de cette connexion filetée fait plus que déterminer la sécurité de l'assemblage des deux composants. Un engagement insuffisant des filetages concentre les contraintes sur les premiers filetages qui entrent en contact, ce qui, au cours de cycles répétés, peut conduire à des fissures de fatigue exactement à ce point, même si la connexion ne se desserre jamais mécaniquement. C'est pourquoi les spécifications d'engagement des filetages pour les ensembles de tiges de piston sont généralement exprimées sous la forme d'un multiple du diamètre du filetage plutôt que d'une longueur fixe, car l'engagement approprié dépend de la charge que la connexion doit supporter.

Les méthodes de verrouillage des threads sont également importantes ici. Une connexion qui repose uniquement sur le couple pour rester sécurisée peut se desserrer progressivement sous les cycles de vibration et de pression typiques du fonctionnement hydraulique, c'est pourquoi de nombreux ensembles de tiges de piston intègrent une fonction de verrouillage mécanique, un frein-filet adhésif ou un écrou de blocage en plus du couple approprié, plutôt que de dépendre uniquement de la friction.

Les connexions de tête de piston soudées et usinées échouent différemment

Les têtes de piston peuvent être fixées à la tige via une connexion filetée et usinée ou une connexion soudée, et le choix affecte non seulement le coût d'assemblage mais aussi le comportement de la connexion sous contrainte au fil du temps. Une connexion filetée usinée a tendance à échouer progressivement, montrant souvent des signes précoces comme un léger desserrage ou une fuite mineure avant qu'une défaillance complète ne se produise, ce qui donne aux équipes de maintenance une fenêtre d'avertissement. En revanche, une connexion soudée est généralement plus solide dans des conditions normales, mais peut échouer plus brusquement en cas de défaut de soudure, car il n'y a pas de relâchement mécanique pour signaler un problème en développement avant que le joint ne cède.

Pourquoi les méthodes d'inspection diffèrent entre les deux

Les ensembles de tiges de piston soudés nécessitent généralement des méthodes de contrôle non destructives telles que l'inspection par ultrasons ou par ressuage pour vérifier l'intégrité de la soudure avant la mise en service de l'assemblage, car l'inspection de la surface à elle seule ne peut pas révéler les défauts de soudure souterrains. Les assemblages filetés, en revanche, peuvent souvent être vérifiés par des tests de couple et une inspection visuelle des filetages, qui sont comparativement plus simples à réaliser dans le cadre d'un contrôle qualité de routine.

Les tolérances des rainures de scellement ont une portée plus longue que ce à quoi les gens s'attendent

La rainure usinée dans une tête de piston pour maintenir le joint de piston doit respecter des tolérances dimensionnelles strictes, et de petits écarts ont ici des conséquences qui s'étendent bien au-delà du joint lui-même. Une rainure légèrement trop large permet au joint de se déplacer sous la pression, entraînant une usure inégale et d'éventuelles fuites de dérivation. Une rainure légèrement trop étroite peut pincer le joint lors de l'installation, créant un point faible qui échouera prématurément même si l'ensemble environnant semble pleinement fonctionnel. Étant donné que cette rainure est une caractéristique fixe de la tête de piston finie, corriger un problème de tolérance après l'usinage signifie généralement mettre au rebut le composant plutôt que de le retravailler.

• La tolérance sur la largeur de rainure affecte directement la capacité du joint à se déplacer sous l'effet des cycles de pression.
• La profondeur de la rainure affecte la compression du joint, ce qui influence à la fois les performances d'étanchéité et la durée de vie du joint.

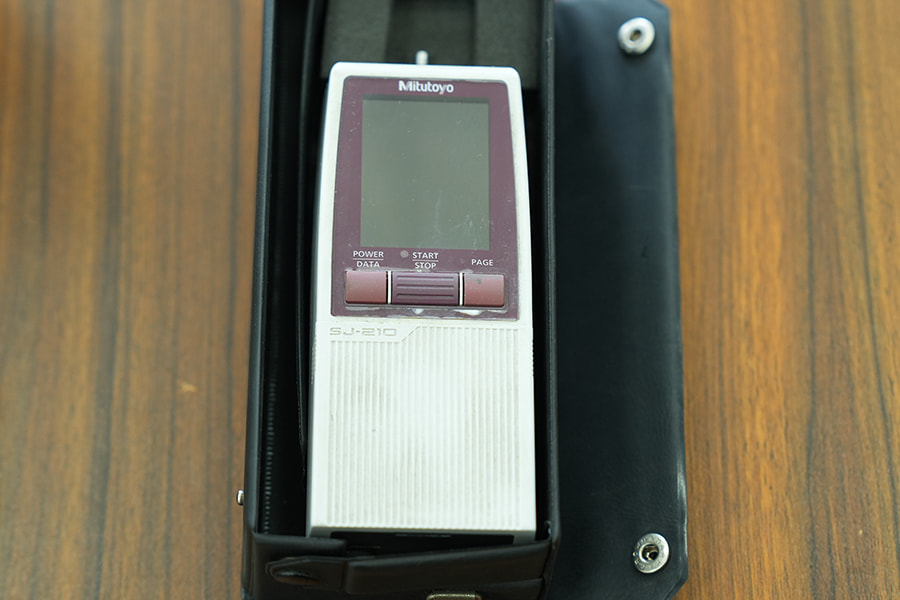

• La finition de la surface à l'intérieur de la rainure est presque aussi importante que la finition de la tige, car une surface rugueuse de la rainure peut abraser le joint de l'intérieur.
• Les coins pointus ou les bavures laissées par l'usinage sont une cause courante et évitable de dommages précoces aux joints lors de l'installation.

La concentricité entre la tige et le piston affecte l'usure bien avant qu'elle n'affecte le fonctionnement

A ensemble de tige de piston peut fonctionner normalement pendant un certain temps, même avec une légère erreur de concentricité entre l'axe de la tige et la tête du piston, mais ce désalignement se manifeste généralement d'abord par une usure inégale de l'alésage du cylindre ou des surfaces de la bague, bien avant de provoquer un problème de performances notable. C'est l'une des raisons pour lesquelles la concentricité est vérifiée en tant qu'étape de contrôle de qualité spécifique, distincte de la simple vérification que le diamètre de la tige et le diamètre du piston respectent individuellement leurs propres tolérances, puisque deux composants individuellement corrects peuvent toujours être mal alignés lorsqu'ils sont assemblés.

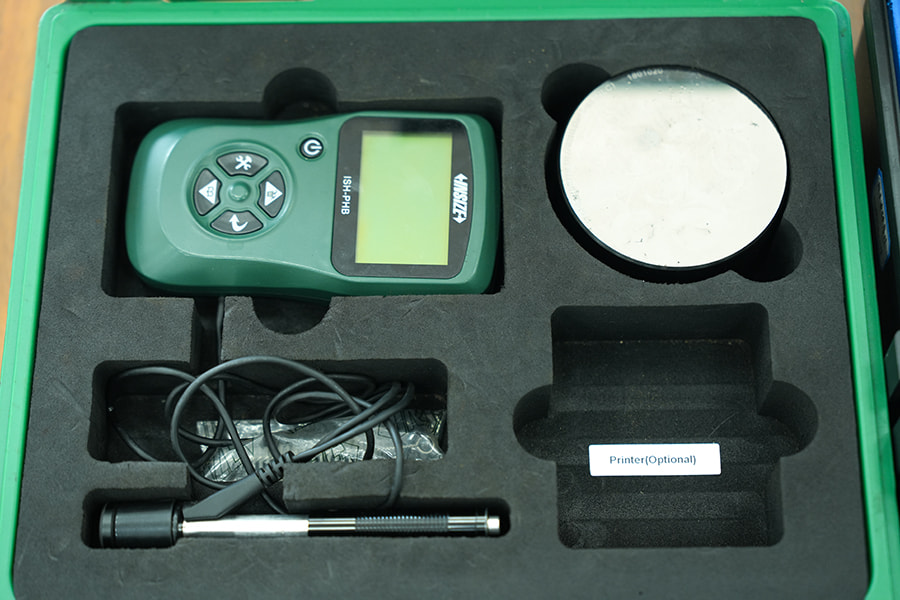

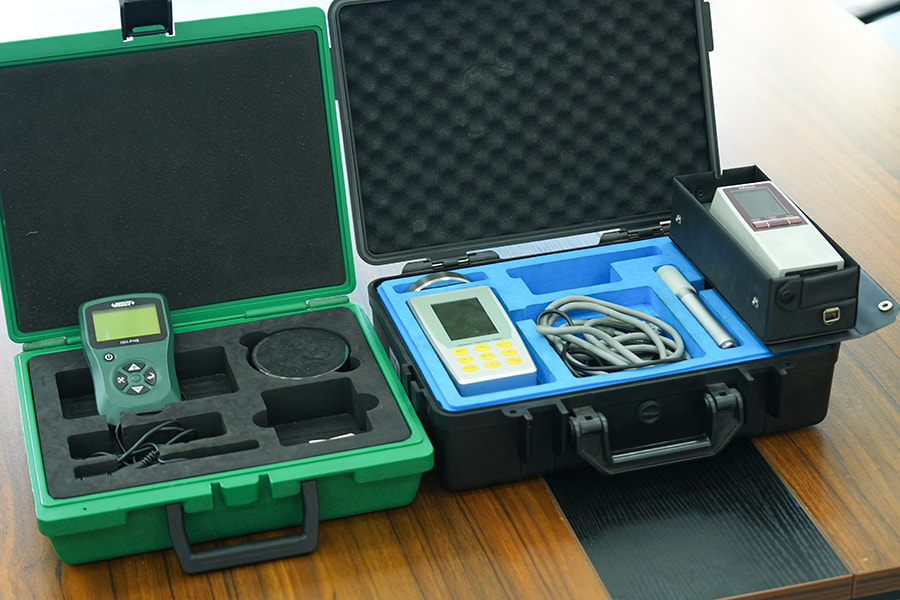

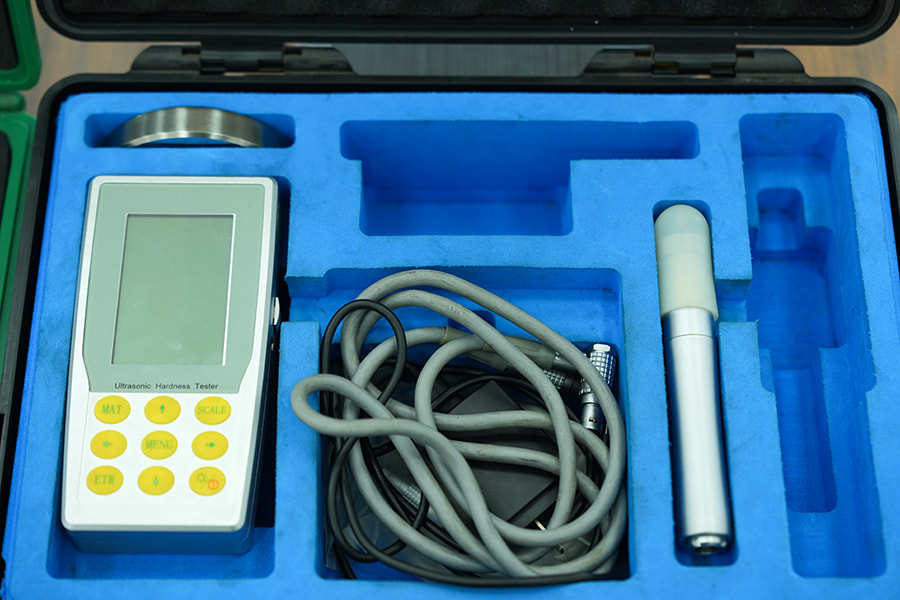

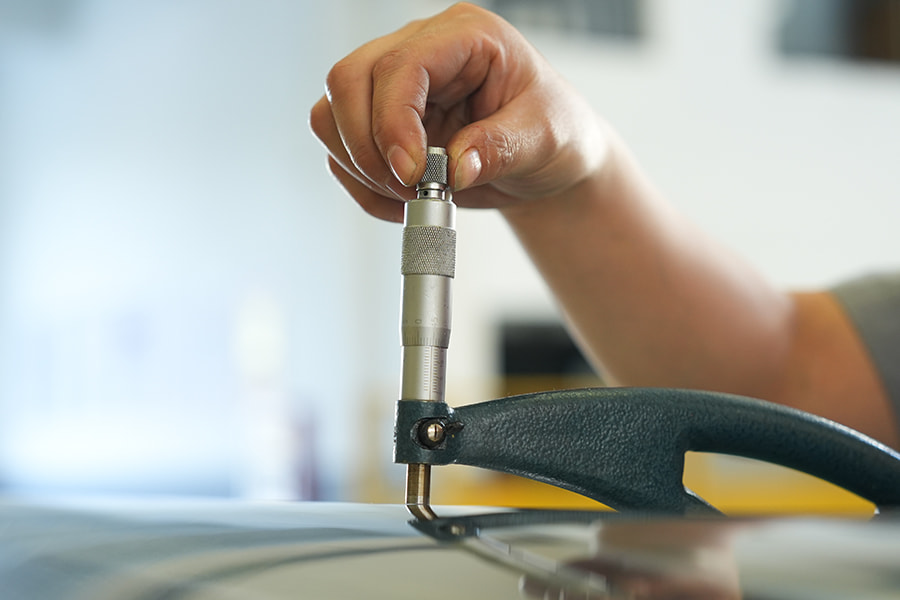

Tester l'assemblage dans son ensemble, pas seulement ses composants

Une lacune courante dans le contrôle qualité consiste à tester les composants individuels d'un ensemble de tige de piston, tels que la tige et la tête de piston, par rapport à leurs propres spécifications, sans jamais tester l'ensemble terminé ensemble en tant qu'unité fonctionnelle. Les tests de pression et les cycles de course sur l'unité assemblée peuvent révéler des problèmes d'interaction, tels qu'un désalignement mineur ou des faiblesses de connexion, qui n'apparaîtraient pas lorsque chaque pièce est inspectée individuellement. Ceci est particulièrement important pour les assemblages destinés à des applications à cycle élevé comme les excavatrices et les machines à batter, où les contraintes combinées de pression, de vibration et de mouvement répété n'apparaissent que lorsque tout fonctionne ensemble.

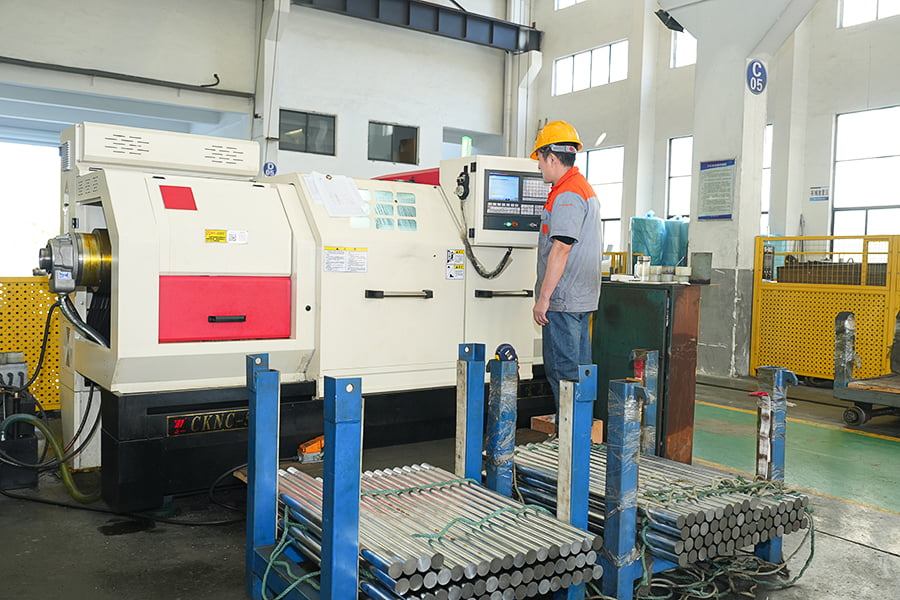

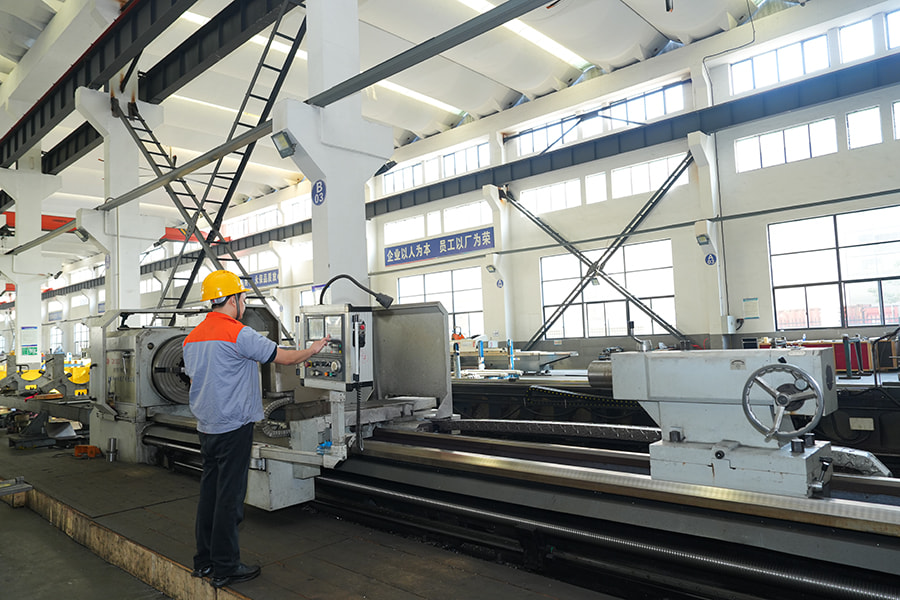

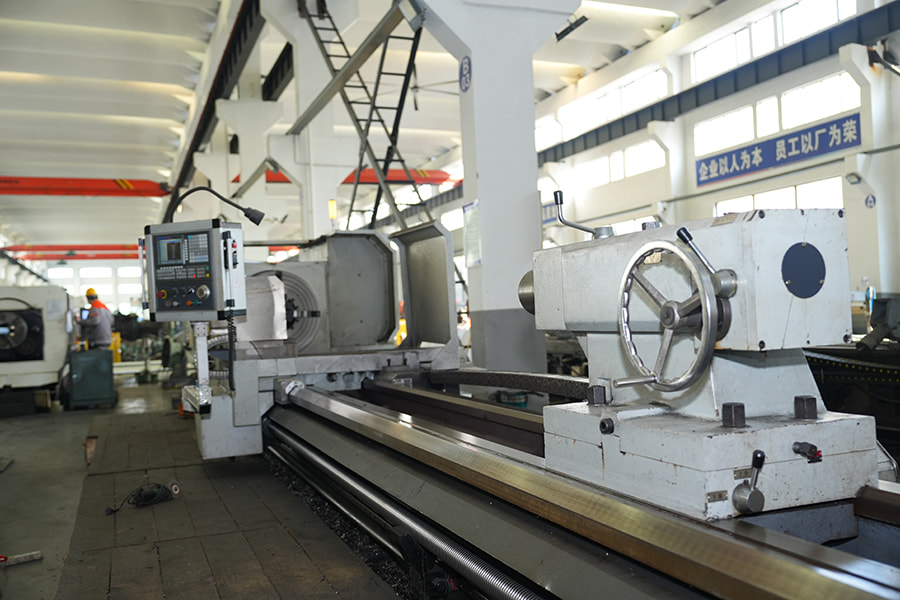

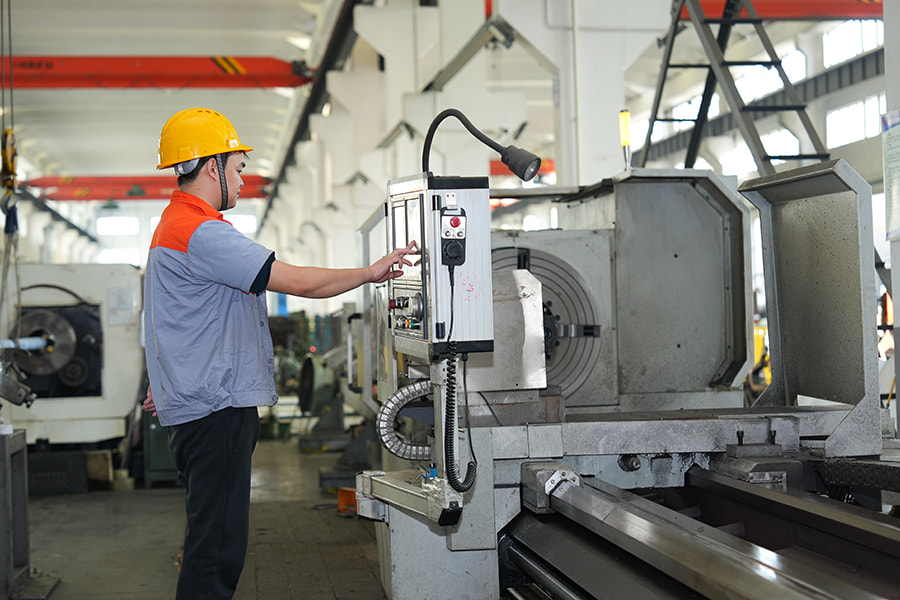

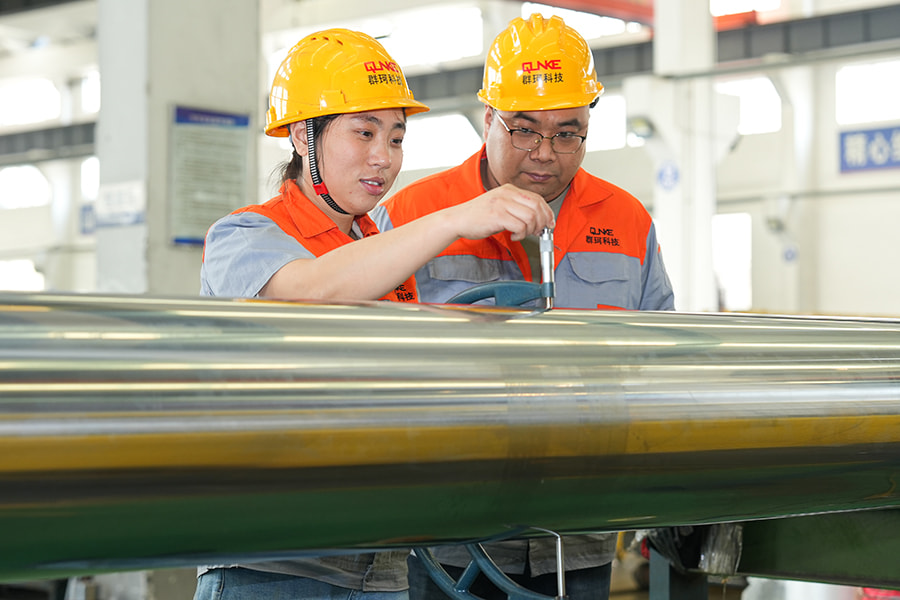

Nous testons les ensembles de tiges de piston terminés en tant qu'unités complètes avant qu'ils ne quittent notre usine de Wuxi, car les tests au niveau des composants ne permettent pas toujours de détecter le type de problèmes d'interaction qui n'apparaissent qu'une fois qu'une tige et une tête de piston travaillent ensemble sous un véritable cycle de pression.

Lorsqu'un assemblage personnalisé résout un problème de compatibilité, un assemblage standard ne peut pas le faire

Les ensembles de tiges de piston standard fonctionnent bien lorsque les spécifications de l'équipement s'alignent étroitement sur les configurations couramment disponibles, mais les machines plus anciennes, les équipements modifiés ou les environnements de fonctionnement uniques nécessitent souvent quelque chose de construit selon des exigences exactes plutôt que d'être adapté à partir d'une pièce du catalogue. Une coutume ensembles de tiges de piston hydrauliques permettre des ajustements simultanés du pas de filetage, du style de montage, des dimensions des rainures d'étanchéité et du traitement de surface, plutôt que de forcer un compromis sur une spécification pour installer une pièce standard ailleurs.

• Équipements plus anciens ou abandonnés dont les spécifications d'origine ne correspondent plus aux offres standard actuelles
• Applications dans des environnements corrosifs ou abrasifs nécessitant des traitements de surface non standards sur l'ensemble de l'assemblage
• Équipement modifié par rapport à sa conception originale, où les points de montage ou la longueur de course ne correspondent plus à une pièce standard
• Situations nécessitant des ensembles d'assemblages appariés avec des performances constantes garanties sur plusieurs unités

Compte tenu de la gamme d'équipements que nous avons pris en charge pour les machines de construction, les champs pétrolifères et les opérations minières, les ensembles de tiges de piston sur mesure ont tendance à apparaître le plus souvent lorsqu'une pièce d'équipement a été modifiée ou réparée d'une manière qui ne correspond plus à ses spécifications d'usine d'origine.
